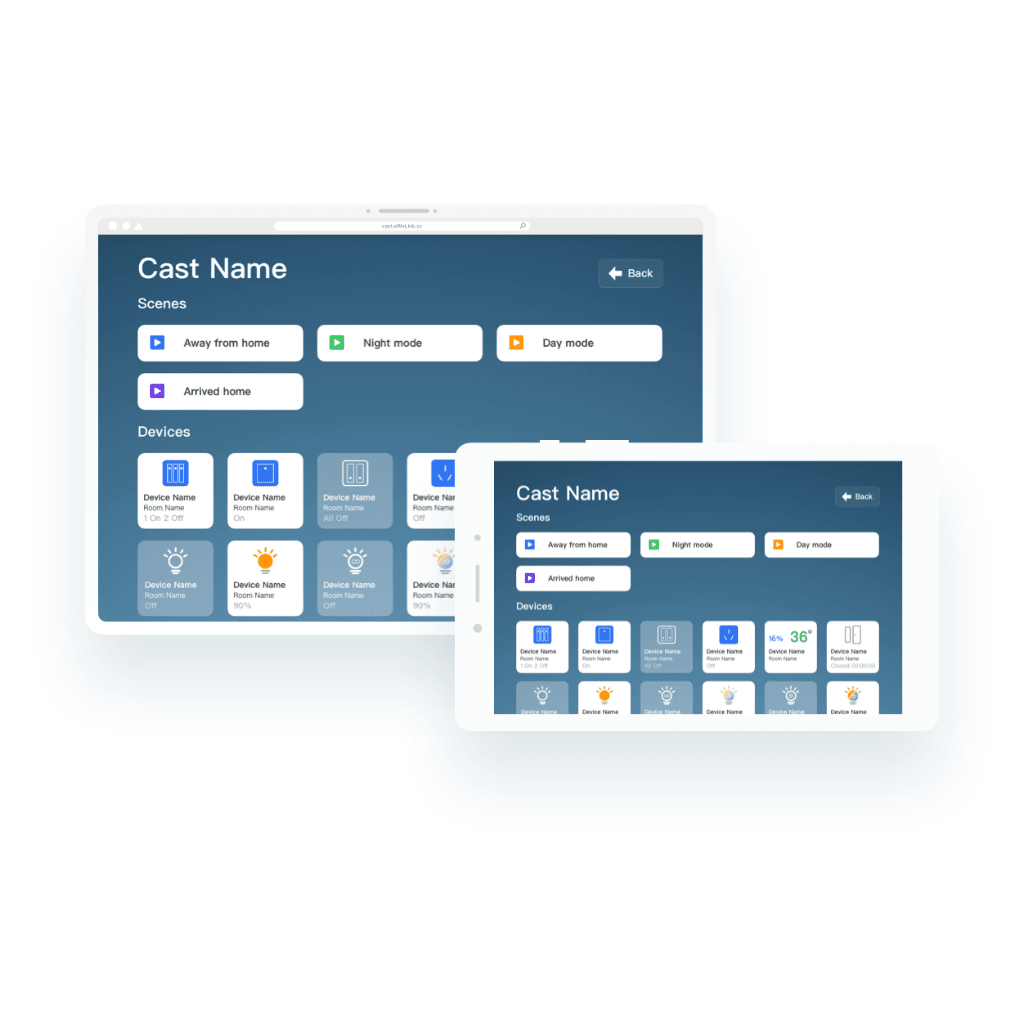

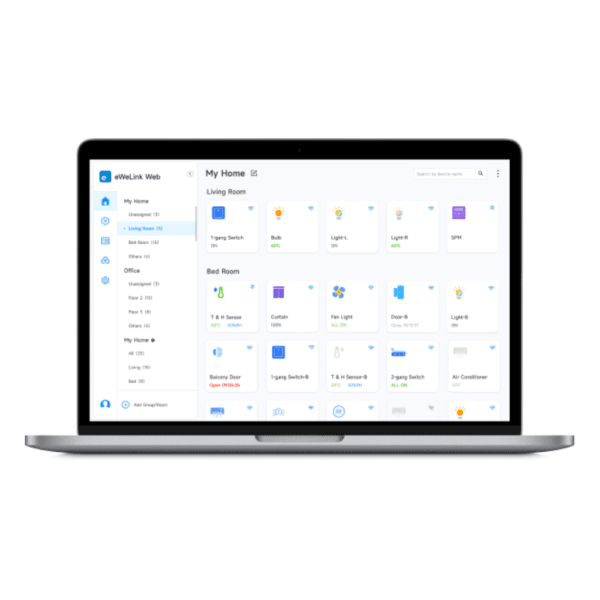

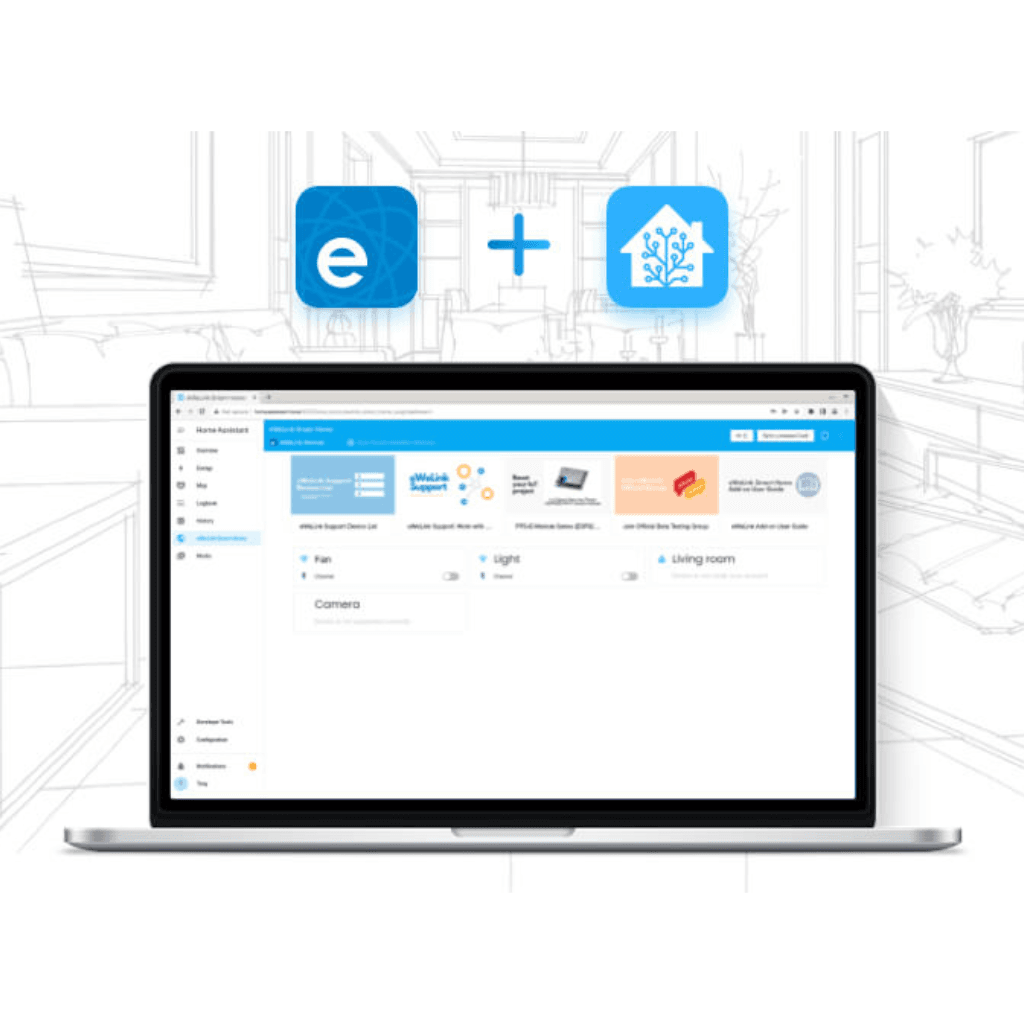

Belaidė signalizacijos sistema El home WAS-90H1 pasižymi aiškia ir intuityvia vartotojo sąsaja, todėl kasdienis naudojimas tampa malonumu. Įrenginyje naudojami modernūs sprendimai leidžia gauti pranešimus iš „eWeLink” mobiliosios programėlės, skirtos „iOS” ir „Android” išmaniesiems telefonams bei planšetiniams kompiuteriams.

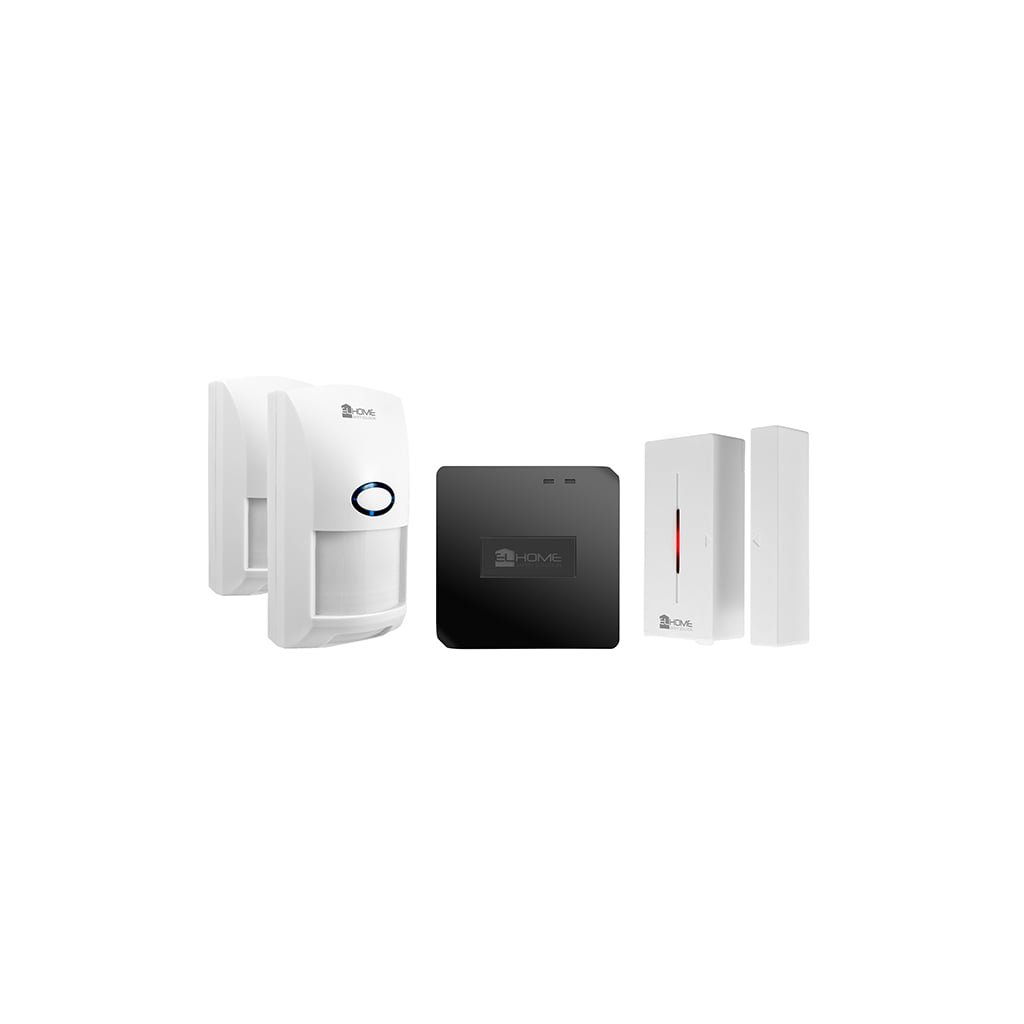

Belaidės signalizacijos sistemos El home WAS-90H1 rinkinį sudaro: radijo tiltelis RB-80H1 su 5 V nuolatinės srovės maitinimo šaltiniu, 2 PIR judesio jutikliai MD-80H ir 1 kontaktų jutiklis. Kad sistema veiktų tinkamai, reikia prisijungti prie interneto „WiFi” tinklo.
Belaidis tiltas – „El Home RB-80H1”
„El Home RB-80H1” belaidis tiltas naudojamas ryšiui tarp 433 MHz dažnių juostoje veikiančių radijo įrenginių ir mobiliosios programos „eWeLink” palaikyti. Vienas tiltas palaiko ne daugiau kaip 4 įrenginius, tačiau į vieną programą galima įtraukti kelis tiltus.
Kartu su „EL Home MD-80H1” ir „El Home MA-91A1” belaidžiais jutikliais galima sukurti paprastą signalizacijos sistemą, kuri siunčia pranešimus į mobiliuosius įrenginius.
Be to, tiltelis RB-80H1 suderinamas su daugeliu 433 Hz dažnių juostoje veikiančių įrenginių, valdomų nuotolinio valdymo pulteliu, pavyzdžiui, „El Home” RCS-31C8, RCS-32C8 ir CS-33C8 radijo lizdais arba RCB-40C8 lemputėmis.

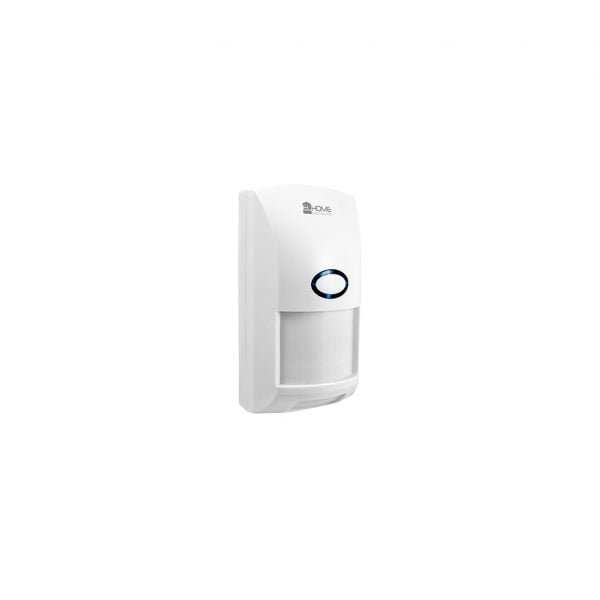

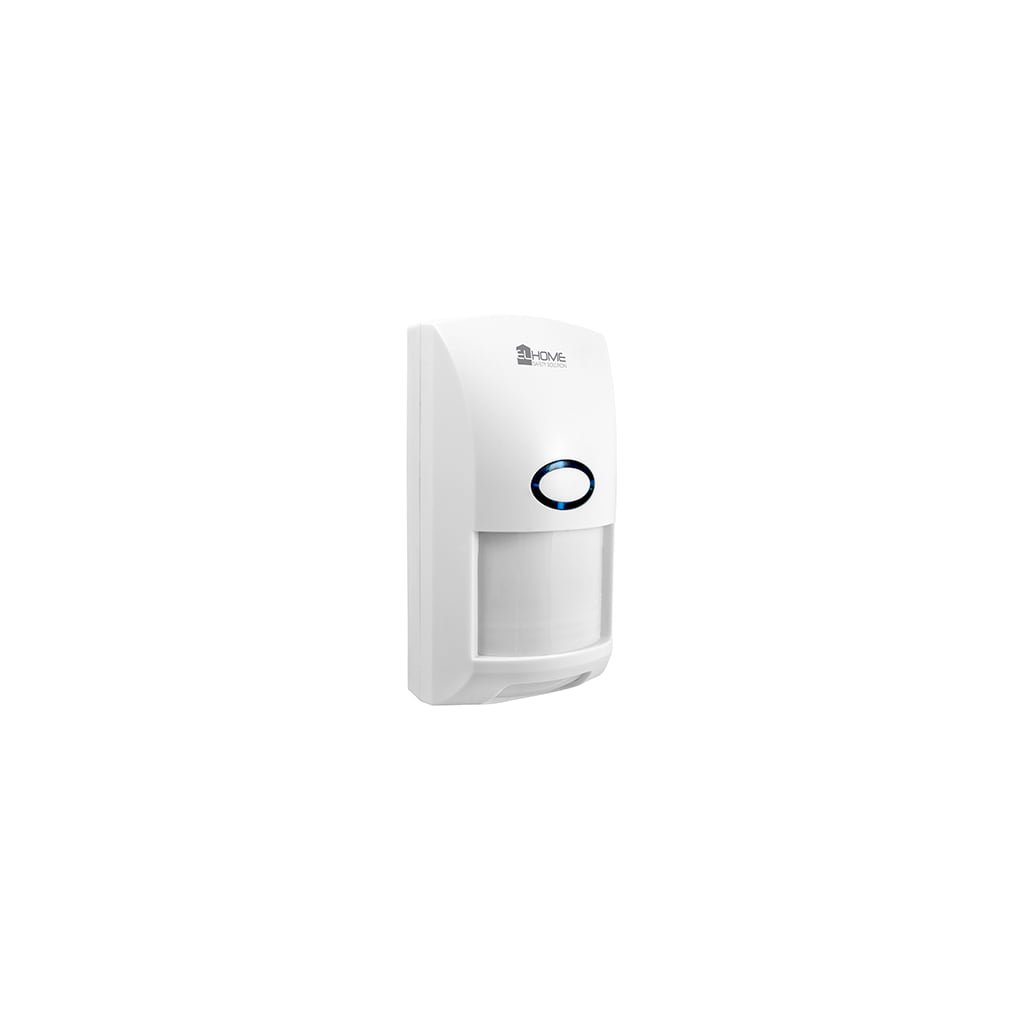

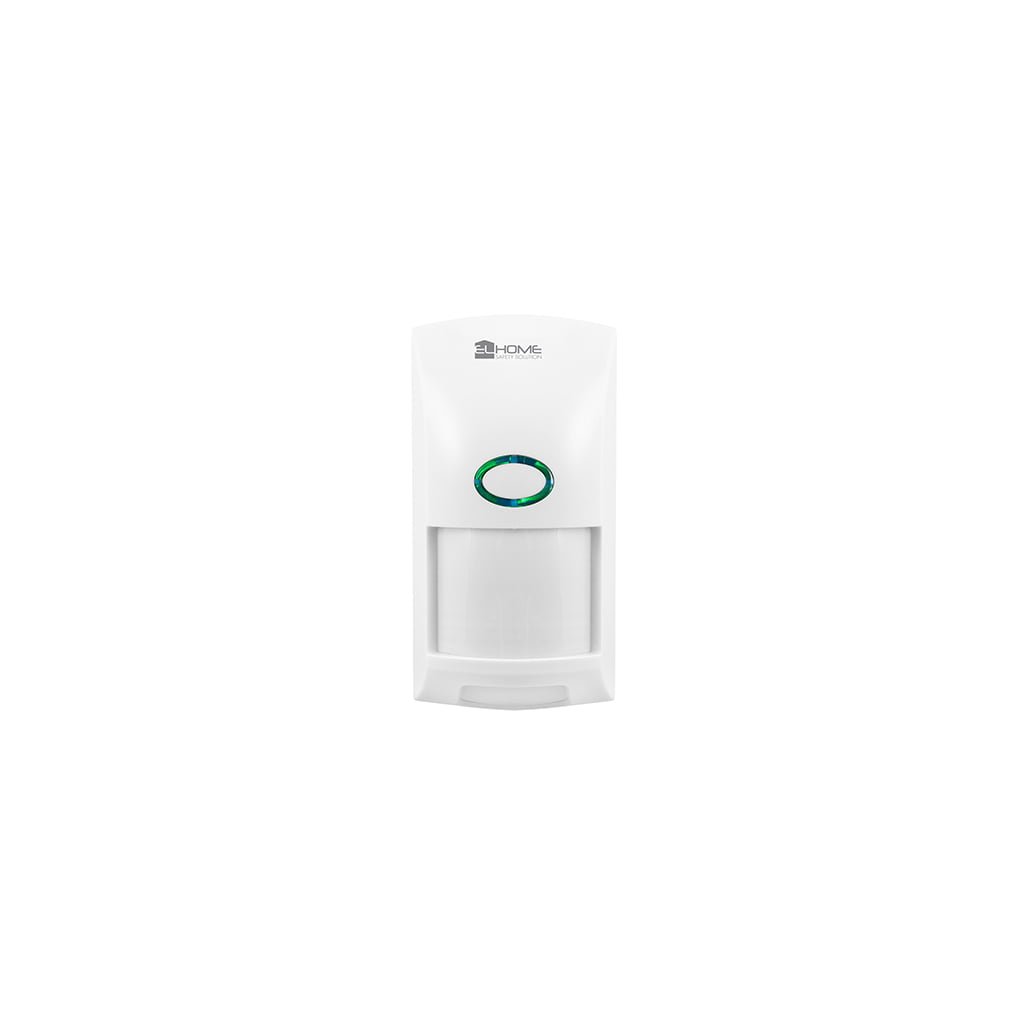

PIR judesio jutiklis – „El Home” MD-80H1
„El Home MD-80H1” belaidis PIR jutiklis naudoja pasyvųjį infraraudonųjų spindulių jutiklį. PIR jutiklio judesio aptikimo principas pagrįstas aplinkos temperatūros pokyčio matavimu tam tikrame jutiklio matomumo sektoriuje dėl jame esančio žmogaus judėjimo. Jei jutiklio matomumo zonoje pasirodo žmogus, automatiškai įsijungia pavojaus signalas. Per „El Home RB-80H1” keitiklį, veikiantį 433 MHz dažnių ruože, jutiklis jungiasi prie „eWeLink” programos, kuri yra atsakinga už pranešimų apie zonos pažeidimus rodymą.

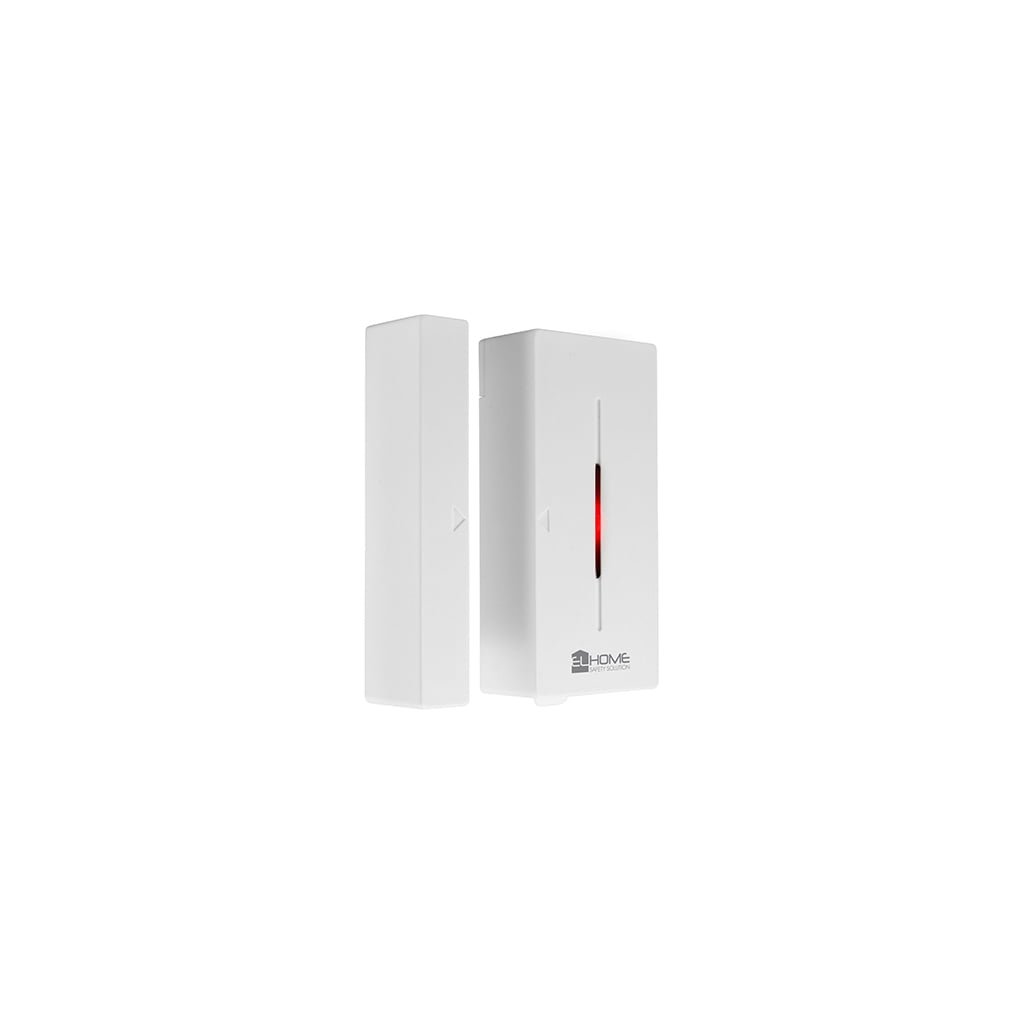

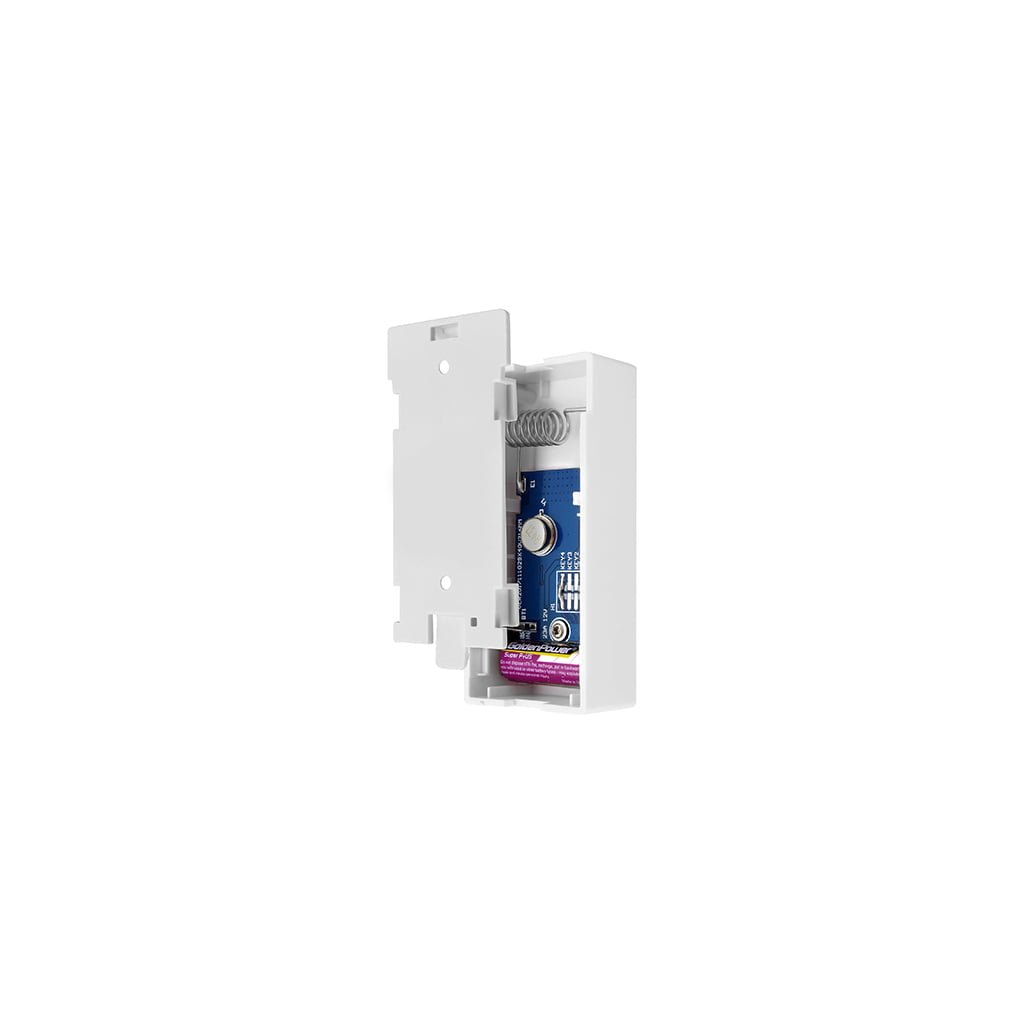

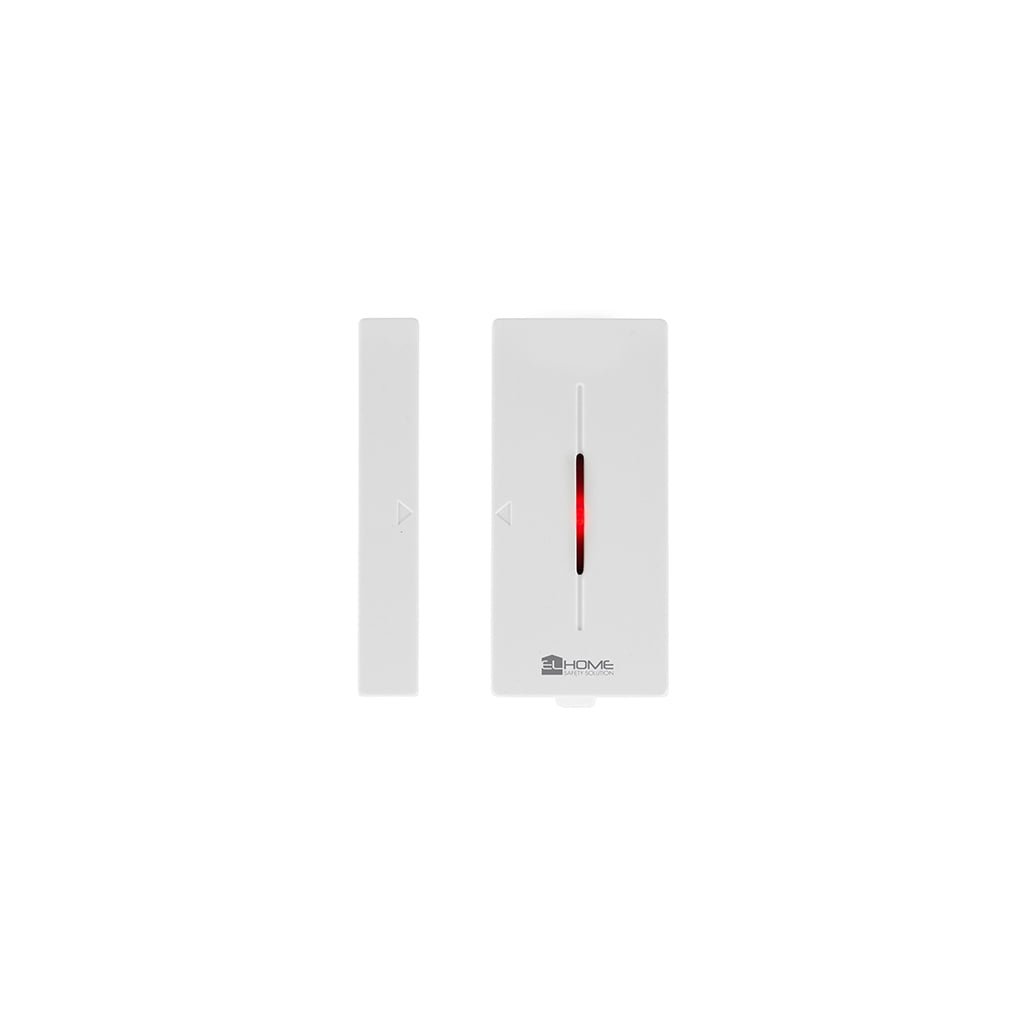

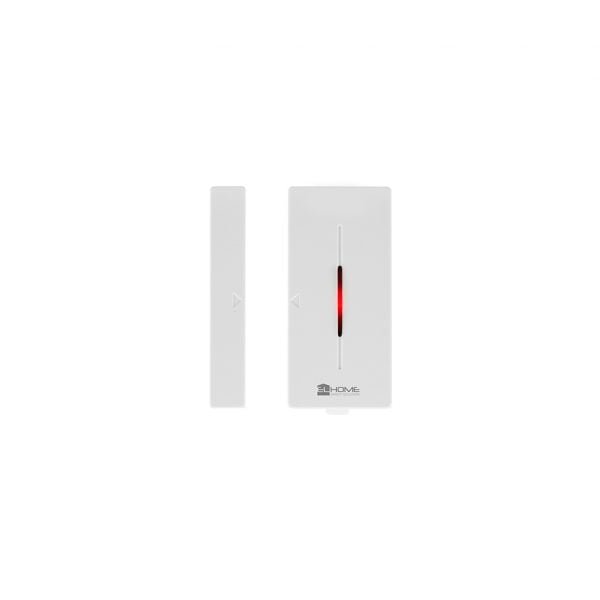

Kontaktų jutiklis – MA-91H1
MA-91H1 kontaktų jutiklis naudojamas langams arba durims apsaugoti. Jis bendradarbiauja su „El Home RB-80H1” keitikliu, veikiančiu 433 MHz dažnių ruože. Jutiklis leidžia sukurti paprastą ir veiksmingą mini signalizacijos sistemą.
| Belaidis tiltas | El Home RB-80H1 |
| Maitinimo įtampa | 5V DC |
| Galios tipas | Micro USB jungtis |
| Energijos suvartojimas – budėjimo / darbo režimas | ≤15mA / ≤40mA |
| Medžiaga | Plastmasinis |
| Radijo siųstuvo spinduliavimo galia | <3 mW |
| Radijo dažnis | 433,93 MHz |
| Radijo diapazonas | 50 m (atvira zona) |
| WiFi standartas | 2,4 GHz |
| Belaidžio ryšio sąsaja | IEEE 802.11 b / g / n |
| Valdymas naudojant programą (Android / iOS) | Taip |
| WiFi siųstuvo maksimali spinduliuotės galia | <2 mW |
| Rekomenduojama montavimo vieta | Patalpų viduje |
| Drėgmė | 5% – 90% |
| Veikimo temperatūros diapazonas | 0 ° C ~ + 40 ° C |
| Apsaugos faktorius | IP20 |
| Matmenys (A x P x G) | 62 x 62 x 20 mm |
| Svoris | 40g |
| PIR judesio jutiklis | El Home MD-80H1 |
| Maitinimo įtampa | 3V DC |
| Galios tipas | Šarminės baterijos (2x AAA 1,5V) |
| Energijos suvartojimas – budėjimo / darbo režimas | ≤9μA / ≤10mA |
| Medžiaga | Plastmasinis |
| Radijo siųstuvo spinduliavimo galia | <3 mW |
| Radijo dažnis | 433,93 MHz |
| Radijo diapazonas | 50 m (atvira zona) |
| Judesio aptikimo diapazonas | iki 12m |
| Judesio aptikimo kampas | 110 ° |
| Rekomenduojama montavimo vieta | Patalpų viduje |
| Gyvūnų imunitetas | iki 20kg |
| Drėgmė | 5% – 90% |
| Veikimo temperatūros diapazonas | 0 ° C ~ + 40 ° C |
| Apsaugos faktorius | IP20 |
| Matmenys (A x P x G) | 120 x 62 x 46 mm |
| Svoris | 80g |
| Kontaktų jutiklis | MA-91H1 |
| Maitinimo įtampa | 12V DC |
| Galios tipas | Šarminės baterijos (1x 23A 12V) |
| Energijos suvartojimas – budėjimo / darbo režimas | ≤5μA / ≤15mA |
| Medžiaga | Plastmasinis |
| Radijo siųstuvo spinduliavimo galia | <3 mW |
| Radijo dažnis | 433,93 MHz |
| Radijo diapazonas | 50 m (atvira zona) |
| Rekomenduojama montavimo vieta | Patalpų viduje |
| Drėgmė | 5% – 90% |
| Veikimo temperatūros diapazonas | 0 ° C ~ + 40 ° C |
| Apsaugos faktorius | IP20 |
| Matmenys (A x P x G) | 78 x 50 x 19 mm |
| Svoris | 34g |
