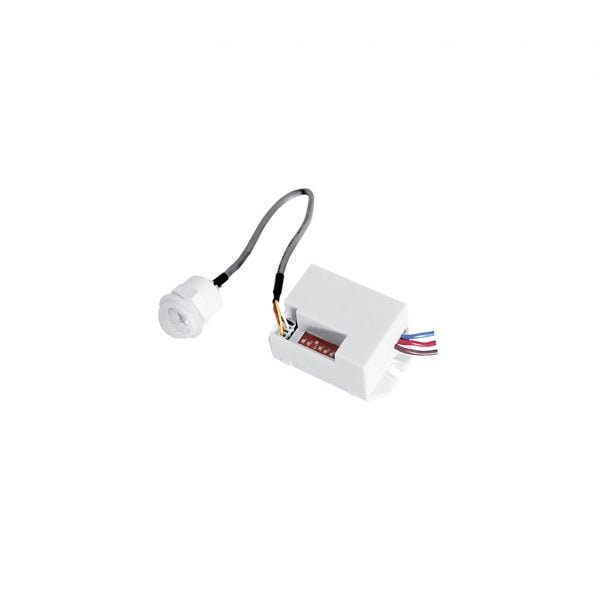

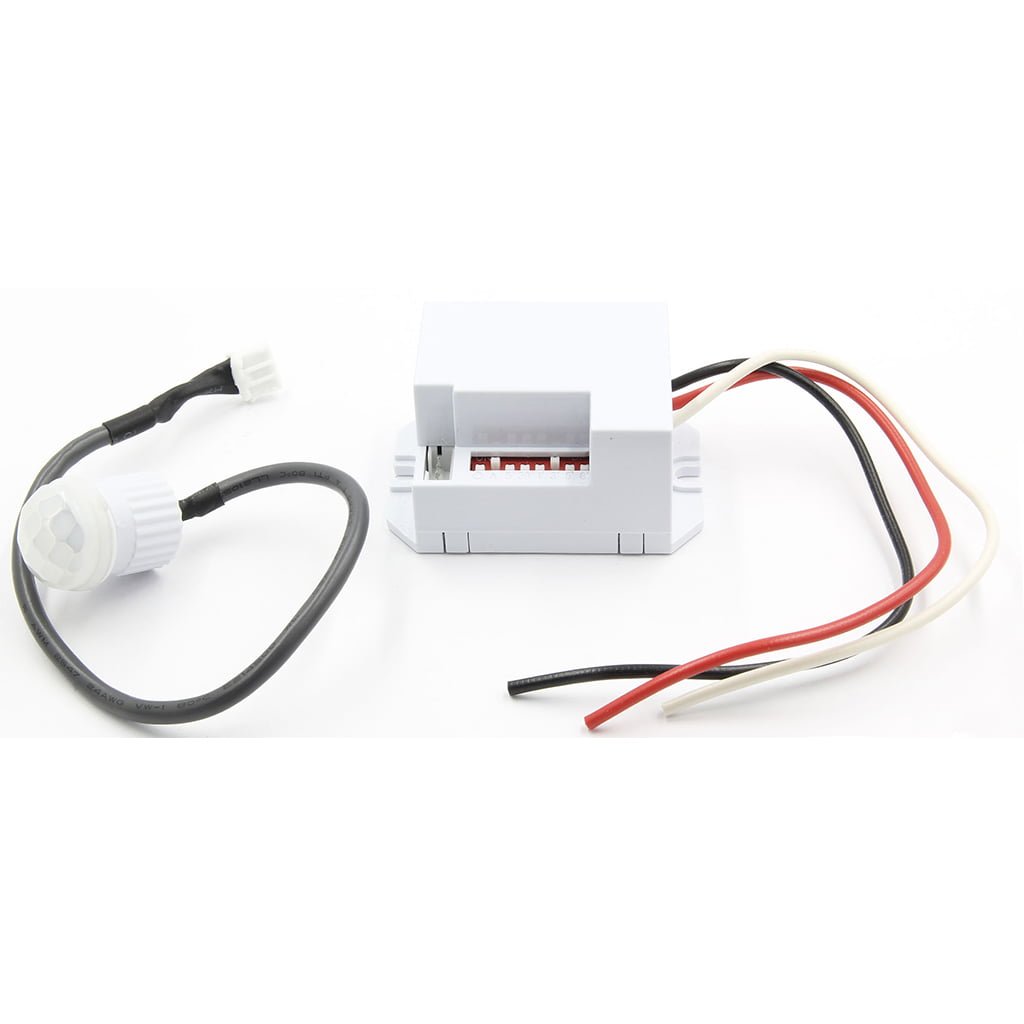

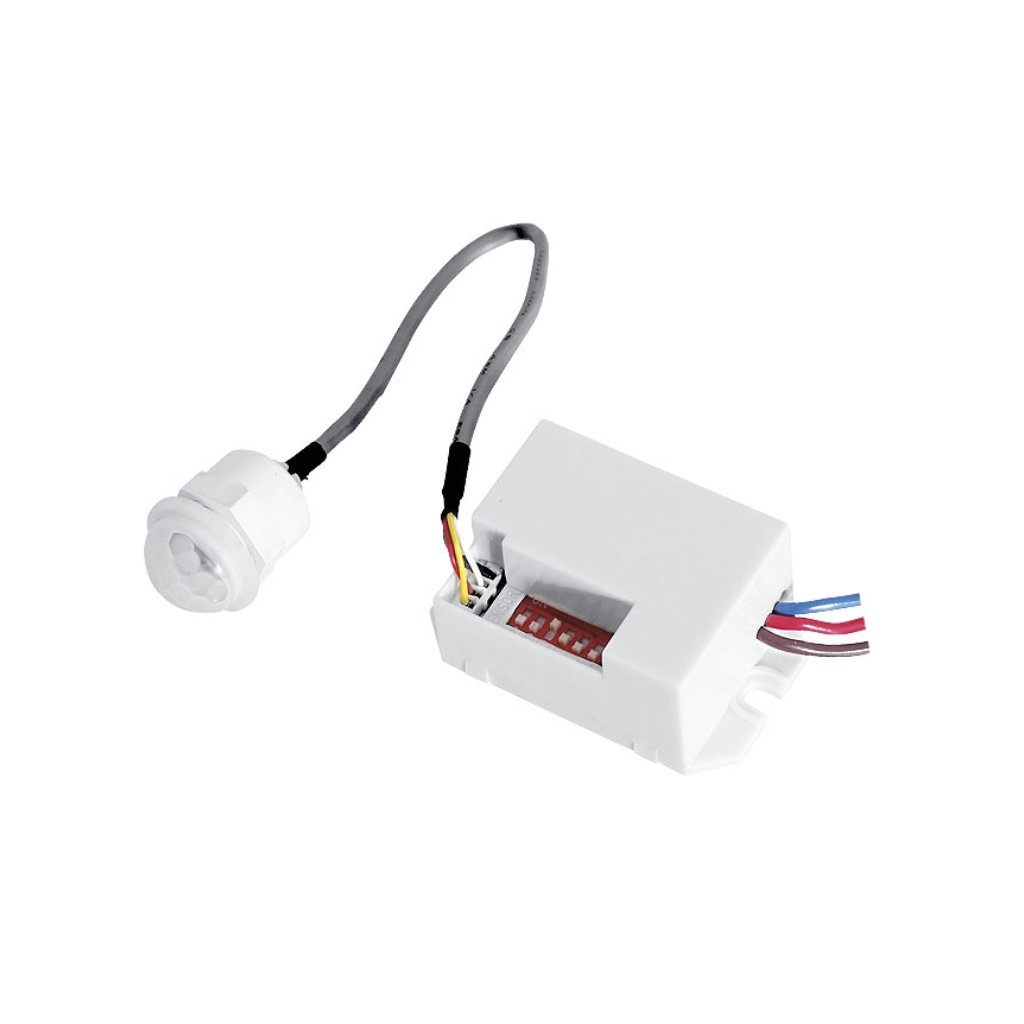

PIR judesio jutiklis El home MD-19B7 – vidinis judesio ir buvimo jutiklis, skirtas automatiniam apšvietimo ar kitų elektros įrenginių (12–24 V) valdymui. Jutiklis montuojamas ant lubų ir veikia naudodamas pasyvų infraraudonųjų spindulių (PIR) principą bei integruotą fotooptinį jutiklį.

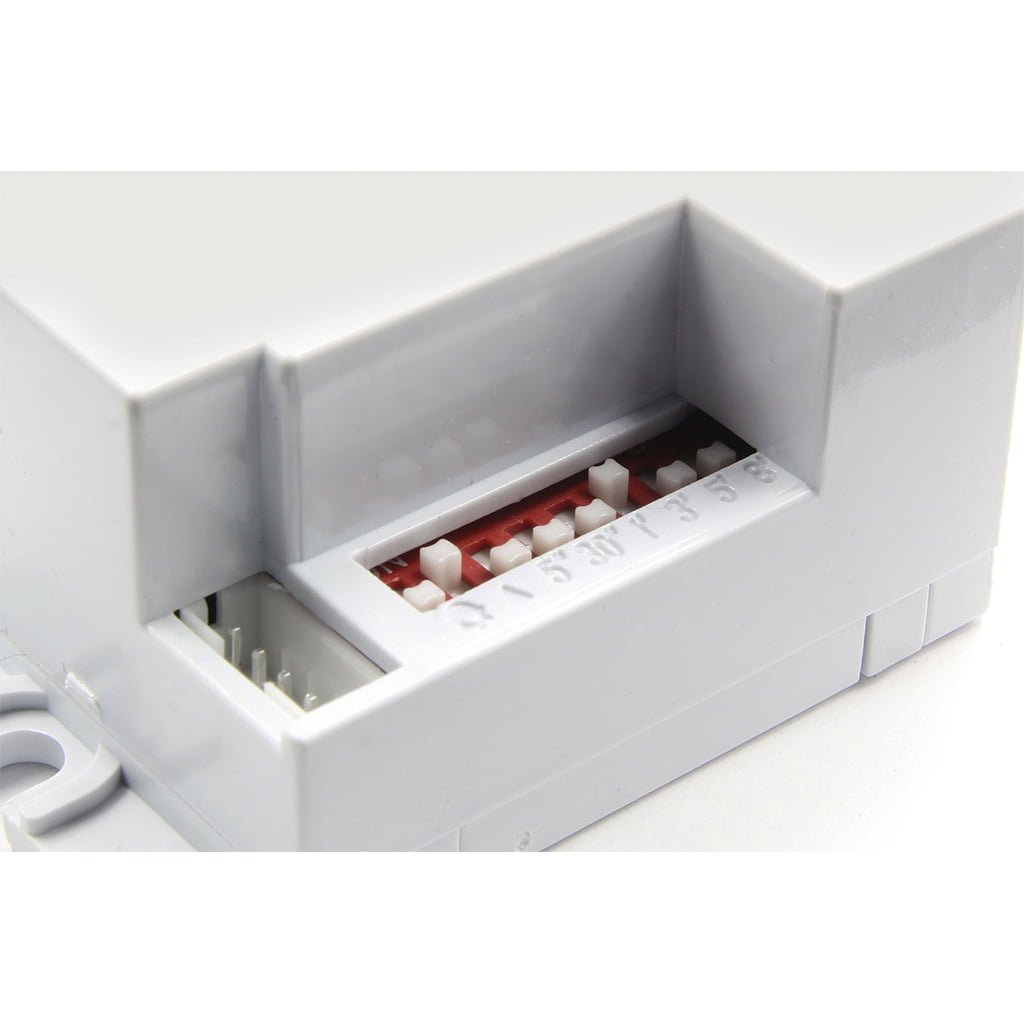

PIR judesio jutiklis El home MD-19B7 turi DIP jungiklius, leidžiančius reguliuoti jutiklio jautrumą (3 m / 6 m), apšvietimo veikimo laiką (5 s / 30 s / 1 min / 3 min / 5 min / 8 min) bei aplinkos apšvietimo slenkstį (10 lx / 2000 lx). Aptikimo kampas gali siekti 120° arba 360°, todėl jutiklis efektyviai fiksuoja judesį įvairiose patalpose.
Kaip veikia PIR judesio jutiklis?
PIR jutiklyje judesio aptikimas vyksta fiksuojant aplinkos temperatūros pokyčius nustatytoje jutiklio matymo zonoje, kuriuos sukelia judantis žmogus. Kai šioje zonoje pasirodo asmuo, automatiškai įsijungia apšvietimas (arba kitas prijungtas elektros įrenginys) ir lieka įjungtas tol, kol jutiklis fiksuoja judesį savo veikimo lauke.
| Jutiklis | |
| Maitinimo įtampa | 12 arba 24 V DC |
| Apsaugos faktorius | IP20 |
| Medžiaga | Plastmasinis |
| Jutiklio tipas | PIR |
| Rekomenduojama montavimo vieta | įmontuojamos (pertvaros, pakabinamos lubos, baldų lentos ir kt.) |
| Rekomenduojamas montavimo aukštis | 1,8–2,5 m / 2,2–4 m (siena / lubos) |
| Judesio aptikimo kampas | 120 ° / 360 ° |
| Judesio aptikimo diapazonas (aptikimo lauko skersmuo) | 3 m / 6 m |
| Laiko delsos reguliavimo diapazonas | 5 sek. / 30 sek. / 1 min. / 3 min. / 5 min. / 8 min |
| Išorinio apšvietimo slenksčio reguliavimo diapazonas | 10 liuksų / 2000 liuksų |
| Leidžiama apkrova | Maksimali apkrova esant 12 V DC 60 W Maksimali apkrova prie 24 V nuolatinės srovės 120 W |
| Jutiklio parametrų reguliavimas | Taip |
| Jutiklio jautrumo reguliavimas | Taip |
| Apšvietimo atsarginio laiko reguliavimas | Taip |
| Išorinio apšvietimo reguliavimas | Taip |
| Būsto apsaugos faktorius | IP20 |
| Jutiklio veikimo temperatūros diapazonas | -18ºC ~ + 40ºC |

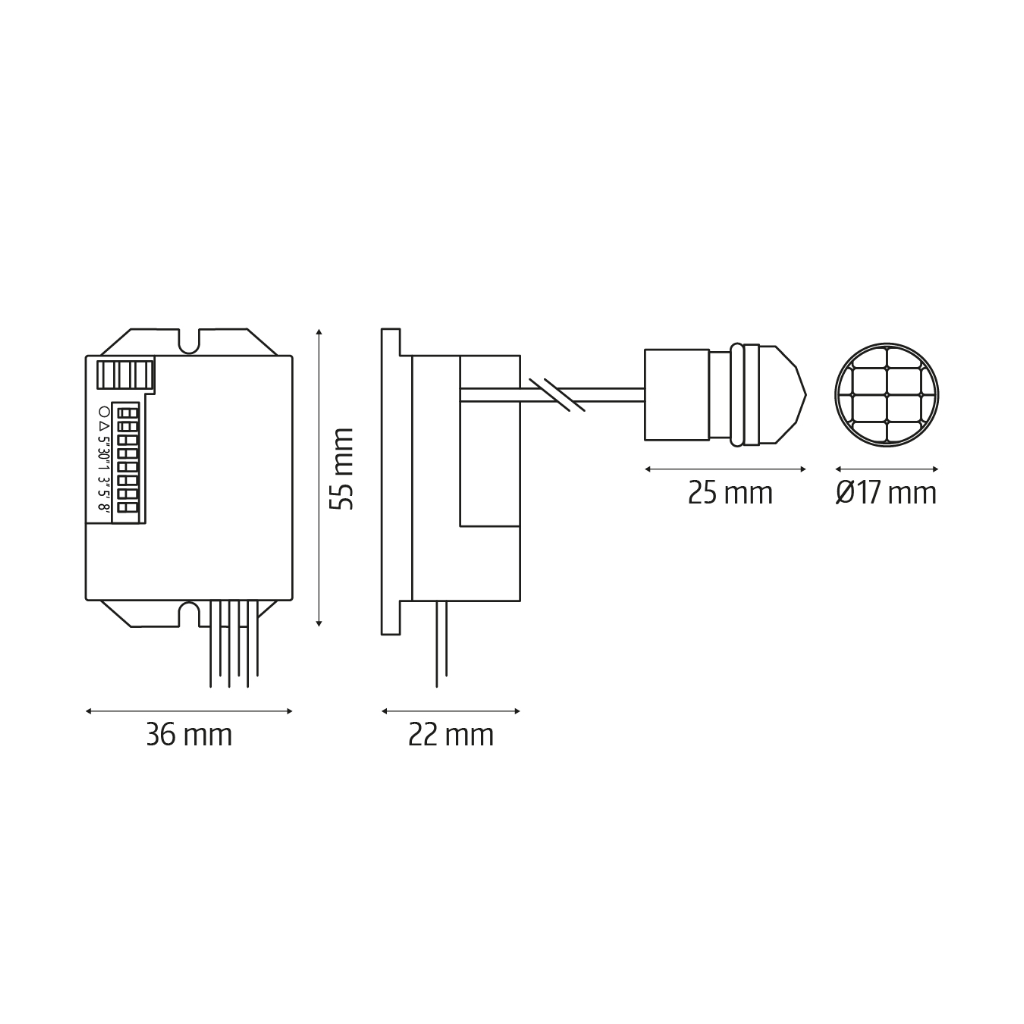

| Jutiklio matmenys (A x P x G) | 22 x 55 x 36 mm ø17 x 25 mm |
| Jutiklio grynasis svoris | 41 g |
| Logistikos duomenys | |
| Pakuotės matmenys (A x P x G) | 120 x 45 x 25 mm |
| Bendras svoris | 60 g |
| Garantija | 24 mėn. |
