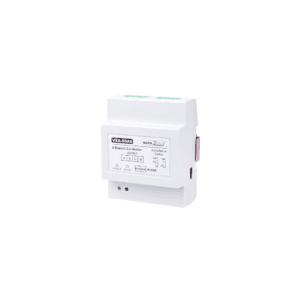

Signalų skirstytuvas Eura VXA-90A5

Signalų skirstytuvas Eura VXA-90A5 – skirstytuvo modulis palengvina dvilaidės vaizdo ryšio sistemos „EURA 2 EASY“ įrengimą daugiabučių pastatų aukštuose, leidžia efektyviau prijungti 4 monitorius (pvz., iš vieno pastato aukšto) prie sisteminės magistralės, gerokai sumažinant naudojamų jungiamųjų laidų ilgį.

Kai kuriose sistemos konfigūracijose gali būti sunku sujungti visus sistemos komponentus naudojant paprastą nuosekliąją grandinę. Pavyzdžiui, gali būti, kad kai kurių sistemos dalių jungiamųjų laidų ilgiai yra per ilgi. Be to, gali būti naudinga naudoti signalų skirstytuvą su keturiais monitoriaus išėjimais – Eura VXA-90A5. Pavyzdys galėtų būti pastato, kuriame kiekviename aukšte yra 3 arba 4 butai, laiptinė. Tokiu atveju verta kiekviename aukšte įrengti po 1 modulį VXA-90A5 ir prie jo prijungti butuose esančius naudotojų monitorius. Prieš kiekvieną sistemos įrengimą reikėtų nuspręsti dėl optimalios sistemos konfigūracijos, visų pirma atsižvelgiant į leistinus visos „EURA-2EASY“ sistemos 2 laidų magistralės kabelių ilgius.

2 laidų sistema „EURA-2EASY“ – tai vaizdo domofono sistema, skirta vienam arba keliems lokatoriams, kurios pagrindinė idėja – įrengimo paprastumas, pasiektas sumažinus naudojamų laidų ir maitinimo šaltinių skaičių. Atskiriems sistemoje veikiantiems moduliams, kurie gali aptarnauti ne daugiau kaip 32 monitorius ir 4 lauko stotis, sujungti pakanka 2 laidų kabelio ir 1 maitinimo šaltinio. Vaizdo signalui perduoti naudojama FM moduliacija, o valdymo duomenims perduoti – ASK moduliacija, todėl sistema išsiskiria dideliu atsparumu trikdžiams, t. y. labai gera vaizdo spalvų kokybe bet kurioje įrenginio vietoje.

Pagrindinės sistemos savybės:

• dviejų laidų sujungimo sistema tarp modulių kiekviename įrenginio taške, abiejų laidų sujungimo būdas laisvai pasirenkamas (nėra signalo poliškumo)
• tik 1 centrinis visos sistemos maitinimo šaltinis
• greitas ir paprastas montavimas naudojant gnybtų blokus ir DIP jungiklius
• galimybė vienoje patalpoje įrengti daugiau monitorių

Prie sistemos galima prijungti ne tik standartines vaizdo kameras, bet ir CCTV stebėjimo kameras. Didžiausias lauko stočių arba kamerų skaičius ir galimos jų konfigūracijos sistemoje „EURA-2EASY“:

• 4 vaizdo domofonai
• 3 vaizdo domofonai ir 2 vaizdo stebėjimo kameros
• 2 vaizdo domofonai ir 4 vaizdo stebėjimo kameros,
• 1 vaizdo domofonas ir 6 vaizdo stebėjimo kameros,
• daugiausia 32 monitoriai , ne daugiau kaip 4 monitoriai 1 naudotojui
• vienos sistemos nuomininkų tarpusavio ryšio funkcija
• didžiausias atstumas nuo durų stoties iki tolimiausio monitoriaus 150 m
